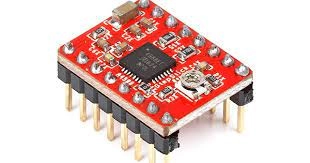

درایور استپر موتور Reprap A4988 یک آمپری
این ماژول دارای تراشه A4988 بوده که به تنهایی قادر به کنترل یک استپرموتور کامل می باشد. این ماژول قادر به راه اندازی استپرموتورهای دوقطبی در انواع گام های مختلف تا ولتاژ 35 ولت و جریان 2 آمپر می باشد.

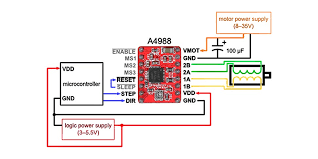

راه اندازی استپ موتور توسط این ماژول بسیار ساده بوده و می توانید با اعمال پالس به ماژول سرعت و چرخش موتور را کنترل نمایید. شما برای راه اندازی یک میکرو استپ نیاز به برنامه نویسی بسیار زیاد، میکروکنترلری پرقدرت و قطعات جانبی جهت راه اندازی استپ موتور خواهید داشت. شما با استفاده از این ماژول علاوه بر صرفه جویی در زمان برنامه نویسی، صرفه جویی چشمگیری نیز در هزینه قطعات سخت افزاری خواهید داشت و می توانید استپ موتور های خود را با میکروکنترلرهای کوچک و ارزان قیمت
راه اندازی نمایید.
تراشه A4988 جهت کاهش نویز تحریک موتور و همچنین کاهش جریان موتور از تکنولوژی پیشرفته ای بهره می برد که می تواند ولتاژ و جریان را کنترل کرده و نویز محیط و جریان کشی موتور را به طرز چشمگیری کاهش دهد. این عوامل باعث می گردد تا موتور با نرمی بیشتری چرخش کرده و به علت کاهش جریان و نویز ، اختلالی در کارکرد دستگاه های مجاور برد اصلی، ایجاد نگردد.
این ماژول کنترل کاملی بر روی PWM و جریان کشی موتور داشته و دارای مدارات حفاظتی جهت حفاظت از عبور جریان بالا می باشد.
کاربرد ماژول درایور موتور با آی سی A4988:
- راه اندازی و کنترل استپر موتور
مشخصات ماژول درایور موتور با آی سی A4988:
- ولتاژ ورودی قابل اعمال به موتور: 8 تا 35 ولت
- حداکثر جریان قابل اعمال به موتور : 1 آمپر برای هر فاز
- تغذیه ی بخش دیجیتال: 3.3 تا 5.5 ولت
- استفاده از ترانزیستور های DMOS با مقاومت RDS پایین
- دارای حفاظت اضافه جریان و اتصال کوتاه به زمین
- حفاظت حرارتی و حفاظت کاهش ولتاژ UVLO
- توانایی تقسیم هر پله به 2/4/8/16 قسمت
- حرکت نرم موتور و کاهش نویز
