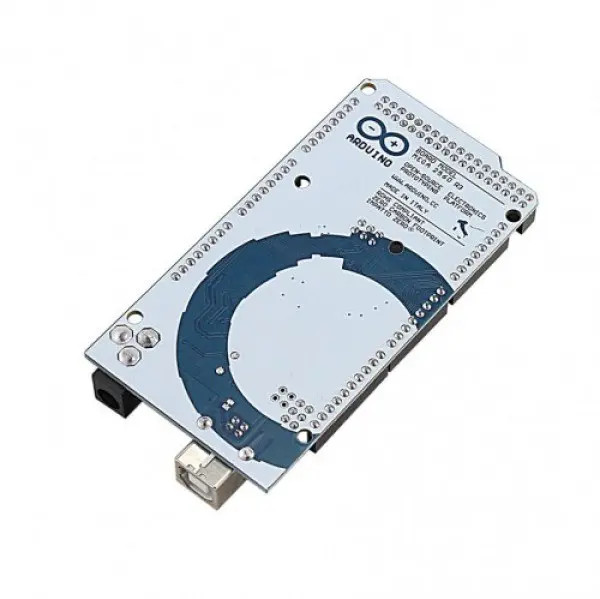

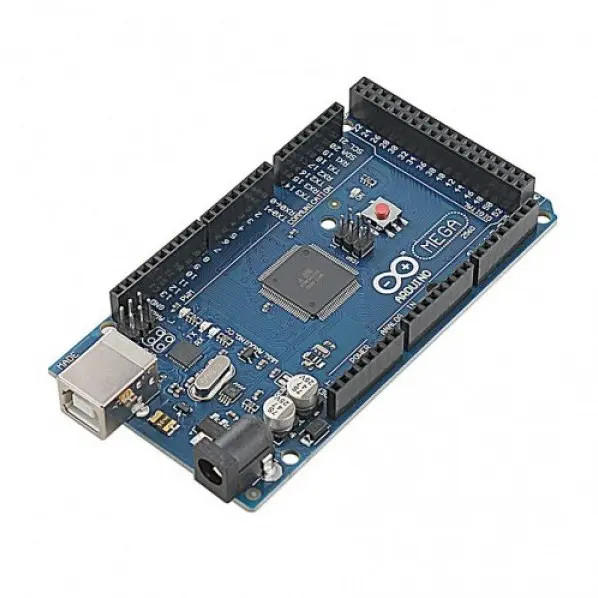

برد آردوینو مگا ARDUINO BOARD MEGA 2560 R3

پلتفرم‌های منبع باز مانند آردوینو با حمایت از مردم برای ایجاد محصولات جدید و نوآورانه به آنها خدمت کرده است. و از این رو، با تغییر تکنولوژی، آردوینو همیشه ویژگی‌های جالب جدیدی را ارائه می‌کند تا خلاقیت شما را برانگیزد! به عنوان مثال می‌توان ظهور برد آردوینو Mega را مشاهده کرد.

این برد توسعه مبتنی بر میکروکنترلر Atmega2560 که معمولاً Arduino Mega 2560 نامیده می‌شود با پلتفرم خود که بسیار ساده و آسان برای استفاده است صنعت اتوماسیون را انرژی بخشیده است و همچنین دارای ویژگی‌های بسیار جالبی است. در ادامه تمام این ویژگی‌های جالب را یک به یک بررسی می‌کنیم.

برد آردوینو مگا Arduino Mega بدون شک بیشترین تعداد ورودی را در بین تمام بردهای آردوینو به شما می‌دهد. برد آردوینو Mega دارای 54 ورودی/خروجی دیجیتال است که 15 عدد از آنها می‌توانند سیگنال PWM تولید کنند. علاوه بر پایه‌های دیجیتال، دارای 16 پایه ورودی آنالوگ است. در نتیجه اگر در پروژه خود نیاز به پایه‌های زیادی دارید، خرید برد آردوینو Mega احتمالا بهترین انتخاب شماست. یکی دیگر از ویژگی‌های مهمی که برد آردوینو مگا Arduino Mega را بسیار قدرتمند می‌کند، 4 پورت سریال سخت‌افزاری تعبیه شده است. بنابراین با صرف 1.5 برابر فضای بیشتر و کمی پول بیشتر، با خرید برد آردوینو Mega عملا 4 برد آردوینو Uno خواهید داشت.

علاوه بر بالا، تمامی کتابخانه‌ها و منابع آماده‌ای که برای برد آردوینو Uno نوشته شده است، قابل استفاده برای برد آردوینو Mega نیز هست. در نتیجه می‌توانید از طیف وسیعی از آموزش‌هایی که در رابطه بالا با نحوه اتصال و کار کردن انواع ماژول‌ها مانند ماژول‌های دما، رطوبت، فشار، تشخیص فاصله، انواع نمایشگرهای OLED و TFT با برد آردوینو Uno وجود دارد، برای پروژه خود با آردوینو Mega نیز استفاده کنید. همچنین شیلدهای مختلف که مخصوص برد آردوینو Uno ساخته شده‌اند امکان استفاده با برد آردوینو Mega را نیز دارند.

پایه های برد آردوینو مگا

برد آردوینو مگا Arduino Mega در مجموع دارای 70 پایه ورودی/خروجی است که در ادامه جزییات آن‌ها بیان می‌شود.

پایه‌های ورودی/خروجی دیجیتال

54 پایه از مجموع 70 پایه ورودی/خروجی برد آردوینو Mega، پایه‌های ورودی/خروجی دیجیتال آن هستند. در واقع با برنامه‌نویسی این برد، می‌توانید این پایه‌ها را به عنوان ورودی و یا خروجی قرار داده مقادیر دیجیتال HIGH و LOW را در حالت ورودی مقادیر از آن‌ها خوانده و در حالت خروجی در آن‌ها بنویسید. این پایه‌ها به ترتیب به نام پایه‌های 0 تا 53 شناخته می‌شوند.

پایه‌های ورودی آنالوگ

16 پایه دیگر از مجموع 70 پایه ورودی/خروجی برد آردوینو Mega، پایه‌های ورودی آنالوگ هستند. به کمک این پایه‌ها می‌توانید ولتاژهای آنالوگ را به عنوان ورودی بخوانید. این پایه‌ها 10 بیت بوده و در نتیجه توانایی خواندن ولتاژهای ورودی تا دقت 4.88mV (5V/1024=4.88mV) را دارند.

این پایه‌ها همچنین می‌توانند همانند پایه‌های ورودی خروجی دیجیتال، برای خواندن و نوشتن مقادیر دیجیتال نیز استفاده شوند.

پایه‌های PWM

15 پایه از مجموع 54 پایه ورودی/خروجی دیجیتال، پایه‌های PWM هستند. به کمک این پایه‌ها، می‌توانید مقادیر آنالوگ در خروجی پایه‌ها بنویسید. این پایه‌ها 8 بیت بوده و در نتیجه می‌توان ولتاژ آنالوگ با دقت 19.5mV (5V/256=19.5mV) را در خروجی آن‌ها ایجاد کرد.

پایه‌های GND، 5V و 3.3V

برد آردوینو مگا Arduino Mega ، در مجموع دارای 5 پایه GND، 3 پایه 5V و 1 پایه 3.3V است که از آن‌ها می‌توانید برای پروژه‌های خود استفاده کنید.
