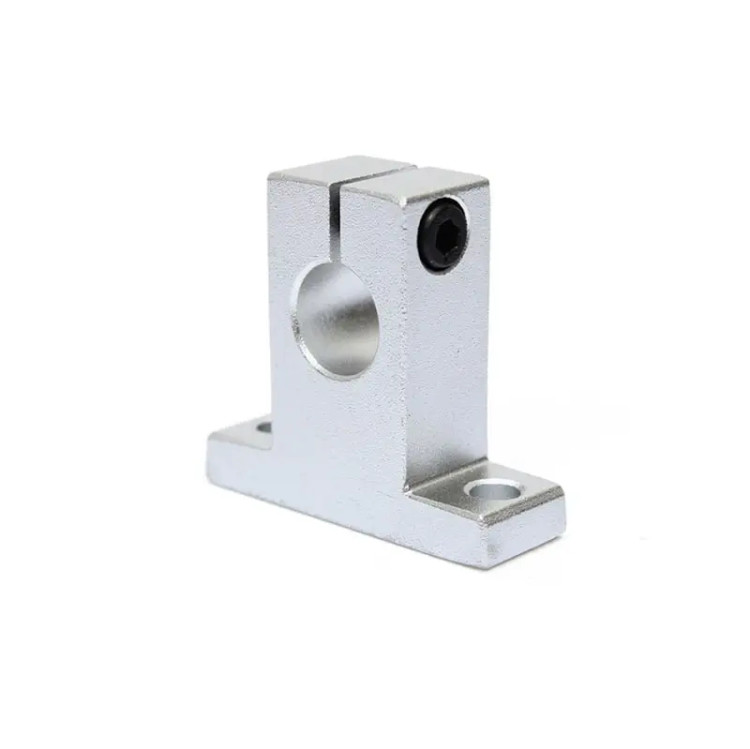

ساپورت شفت SK12 قطر 12 میلیمتر

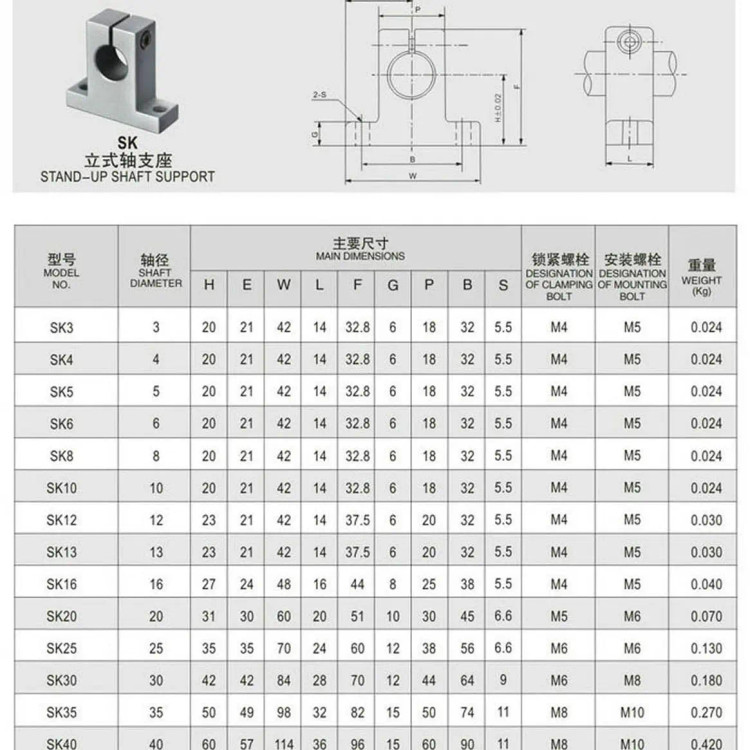

مشخصات محصول مدل: SK12 جنس: آلومینیوم نوع و سایز پیچ مورد استفاده برای پایه: M5 نوع و سایز پیچ مورد استفاده برای کلمپ شفت: M4 نوع ساپورت شفت: Sk قطر شفت و متعلقات (میلیمتر): 12 ساپورت شفت SK12 محصولی که ملاحظه می کنید ساپورت شفت SK مناسب شفت قطر 12 میلیمتر است. این محصول به ساپورت انتهای شفت یا End Shaft Support نیز معروف است. وظیفه ساپورت های شفت، نگه داشتن شفت در یک موقعیت خاص مورد نظر ما بوسیله نگه داشتن انتهای شفت است. روش نصب ساپورت شفت SK مونتاژ ساپورت شفت SK بسیار ساده است. این ساپورت در انتهای شفت قرار می گیرد. ساپورت با سفت کردن یک پیچ، به شفت محکم می شود. سپس بصورت ایستاده با دو پیچ به محل مورد نظر ما مونتاژ و ثابت می شود. تصویر زیر یک شفت نصب شده بوسیله ساپورت شفت را نشان می دهد که بر روی یک پروفیل آلومینیومی مونتاژ شده است. مزیت اصلی این طرح، قابل ریگلاژ بودن و قابلیت جابجایی شفت با توجه به شیار پروفیل است. نقشه ابعادی ساپورت شفت ابعاد ساپورت شفت از SK3 سایز 3 میلیمتر تا SK50 سایز 50 میلیمتر در تصویر زیر آورده شده است. برای طراحی و ساخت قطعات مرتبط با این ساپورت و ایجاد سوراخ های نصب مربوطه، می توانید از این ابعاد استفاده نمایید.
