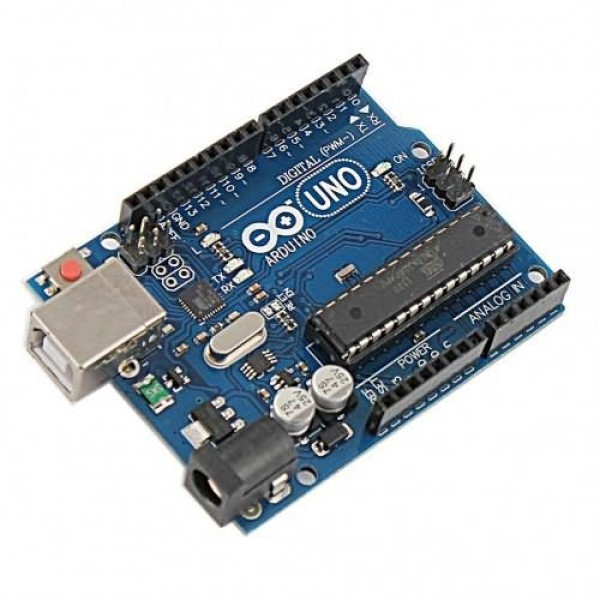

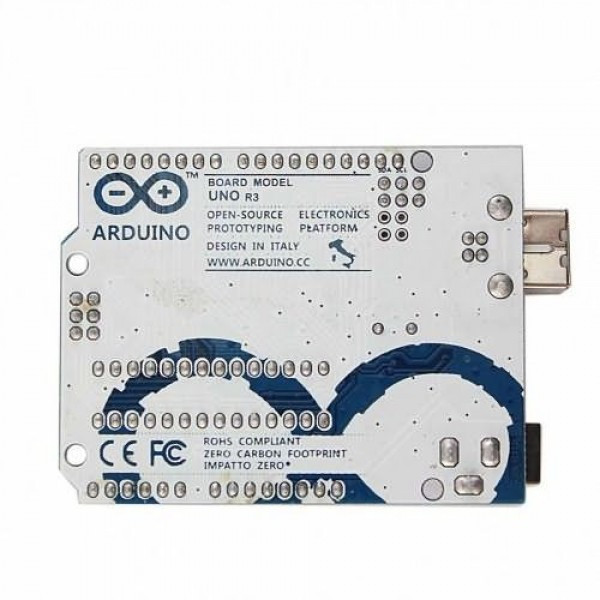

برد آموزش آردوینو UNO-R3

آردوینو یک پلتفرم متن باز الکترونیکی بر پایه میکروکنترلر است که برای انجام انواع پروژه‌های الکترونیکی توسط میلیون‌ها نفر در جهان مورد استفاده قرار می‌گیرد. شما می‌توانید با نوشتن چند خط برنامه ساده بدون اینکه دانش زیادی در مورد الکترونیک داشته باشید از آردوینو در پروژه‌های خود استفاده کنید.

«Uno» در ایتالیایی به معنای «یک» است و برای نشان دادن انتشار نرم افزار آردوینو IDE ورژن 1.0 انتخاب شده است. برد آردوینو Uno و ورژن 1.0 نرم افزار آردوینو IDE نسخه‌های مرجع آردوینو بودند که اکنون به نسخه های جدیدتر تکامل یافته‌اند. برد آردوینو Uno اولین برد از سری بردهای USB آردوینو و مدل مرجع پلتفرم آردوینو است.

خرید برد آردوینو UNO برای چه افرادی و چه پروژه هایی مناسب است؟

برد آردوینو Uno، قدیمی‌ترین و مرجع اصلی پلتفرم آردوینو است. در نتیجه کتابخانه‌ها و منابع آماده‌ی زیادی برای استفاده از آن وجود دارد. در نتیجه اگر تجربه کمی در زمینه برنامه‌نویسی میکروکنترلرها دارید و قصد شروع آن را دارید، خرید برد آردوینو Uno یک گزینه بسیار خوب برای شماست.

در سراسر اینترنت، آموزش‌های فراوانی در رابطه با نحوه اتصال و کار کردن انواع ماژول‌ها مانند ماژول‌های دما، رطوبت، فشار، تشخیص فاصله، انواع نمایشگرهای OLED و TFT برای برد آردوینو Uno وجود دارد. در نتیجه به می‌توانید به سادگی از برد آردوینو Uno در طیف وسیعی از پروژه‌های خود استفاده کنید.

همچنین لازم به ذکر است که تعداد زیادی شیلدهای مختلف مخصوص برد آردوینو Uno ساخته شده‌اند که استفاده از این برد را بسیار آسان می‌کند.

پایه های آردوینو UNO

برد آردوینو Uno در مجموع دارای 20 پایه ورودی/خروجی است که در ادامه جزییات آن‌ها بیان می‌شود.

پایه‌های ورودی/خروجی دیجیتال

14 پایه از مجموع 20 پایه ورودی/خروجی برد آردیونو Uno، پایه‌های ورودی/خروجی دیجیتال آن هستند. در واقع با برنامه‌نویسی این برد، می‌توانید این پایه‌ها را به عنوان ورودی و یا خروجی قرار داده مقادیر دیجیتال HIGH و LOW را در حالت ورودی مقادیر از آن‌ها خوانده و در حالت خروجی در آن‌ها بنویسید. این پایه‌ها به ترتیب به نام پایه‌های 0 تا 13 شناخته می‌شوند.

پایه‌های ورودی آنالوگ

6 پایه دیگر از مجموع 20 پایه ورودی/خروجی برد آردوینو Uno، پایه‌های ورودی آنالوگ هستند. به کمک این پایه‌ها می‌توانید ولتاژهای آنالوگ را به عنوان ورودی بخوانید. این پایه‌ها 10 بیت بوده و در نتیجه توانایی خواندن ولتاژهای ورودی تا دقت 4.88mV را دارند.

این پایه‌ها همچنین می‌توانند همانند پایه‌های ورودی خروجی دیجیتال، برای خواندن و نوشتن مقادیر دیجیتال نیز استفاده شوند.

پایه‌های PWM

6 پایه از مجموع 14 پایه ورودی/خروجی دیجیتال پایه‌های PWM هستند. به کمک این پایه‌ها، می‌توانید مقادیر آنالوگ در خروجی پایه‌ها بنویسید. این پایه‌ها 8 بیت بوده و در نتیجه می‌توان ولتاژ آنالوگ با دقت 19.5mV را در خروجی آن‌ها ایجاد کرد.

پایه‌های GND، 5V و 3.3V

برد آردوینو Uno، در مجموع دارای 3 پایه GND، یک پایه 5V و یک پایه 3.3V است که از آن‌ها می‌توانید برای پروژه‌های خود استفاده کنید.
