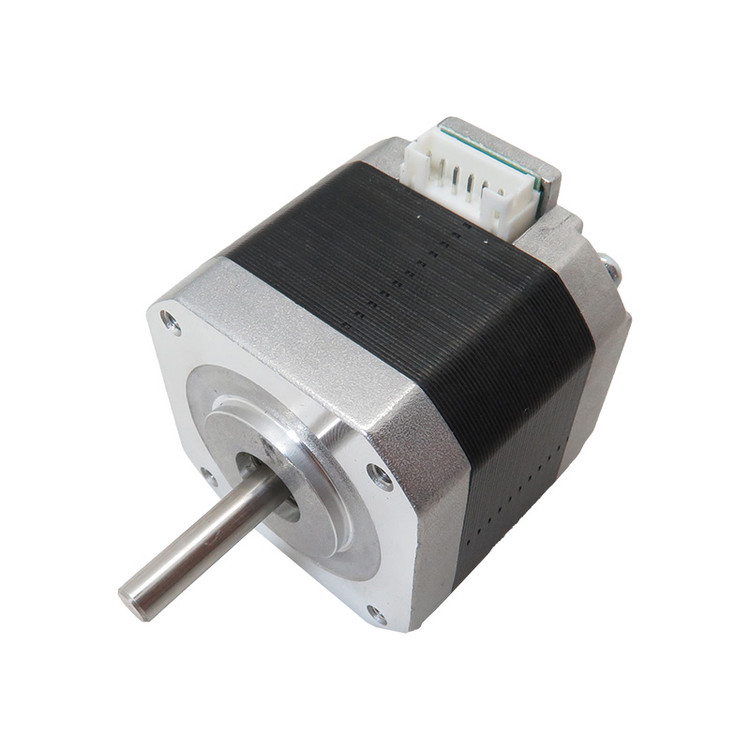

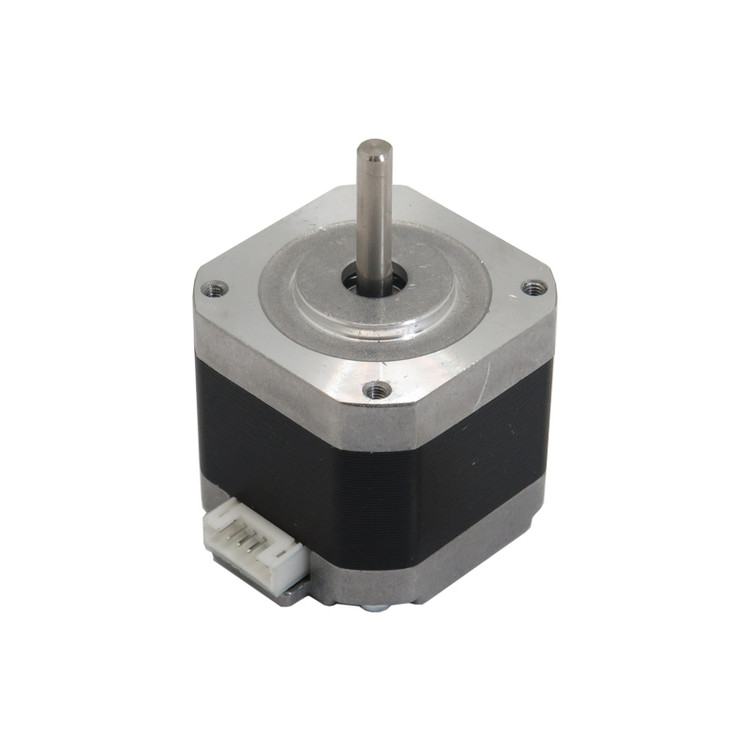

استپر موتور نما 17 1.8 درجه 1.2A مناسب برای پرینترهای سه بعدی
توضیحات
استپر موتور یا استپ موتور یک موتور DC و براشلس است و حرکت آن به صورت پله ای می باشد. یعنی به ازای هر درجه مشخص، یک پالس ارسال می گردد و یک دور کامل آن (360)، به تعدادی پله تقسیم می شود.
درجه هر پله از این استپر موتور 1.8 درجه می باشد که به ازای هر یک دور کامل آن باید 200 پالس به آن داده شود.
عملکرد استپر موتورها بدین گونه است که در اطراف هسته مرکزی چند الکترومگنت دندانه دار و در مرکز آن یک سیلندر آهنی دندانه دار قرار دارد. با فعال شدن اولین الکترومگنت توسط یک کنترلر خارجی، سیلندر مرکزی دندانه دار شروع به چرخش می کند.
لازم به ذکر است میزان نیروی دوار برای خارج کردن شفت این استپر موتور از حالت ایستا، معادل 2.2 kg بر سانتیمتر می باشد. این استپر موتور پرینتر سه بعدی دارای پولی GT2 20 دندانه است که بصورت پرس نصب شده است. استپر موتورها دارای کاربردهای متفاوت و گسترده ای می باشد و به طور کلی در مواردی که نیاز به تعریف دقیق جهت و زاویه است مانند پرینترهای سه بعدی، پرینترهای جوهر افشان، صنایع خودروسازی، رباتیک و دستگاه های عددی مانند CNC مورد استفاده قرار می گیرد.
کاربرد استپر موتور 1.8 درجه:
- دستگاه cnc
- پرینتر های سه بعدی
- پرینترهای جوهر افشان
- پروژه های رباتیک
مشخصات استپر موتور :
- مدل: nema 17 دو از
- زاویه هر پله: 1.8 درجه
- ولتاژ: 5.4 ولت
- جریان: 1.2 آمپر
- مقاومت فاز: 4.5Ω اهم
- اندوکتانس فاز: 10mH
- شتاب: 0.420N.m
- مقاومت عایق: 100MΩ

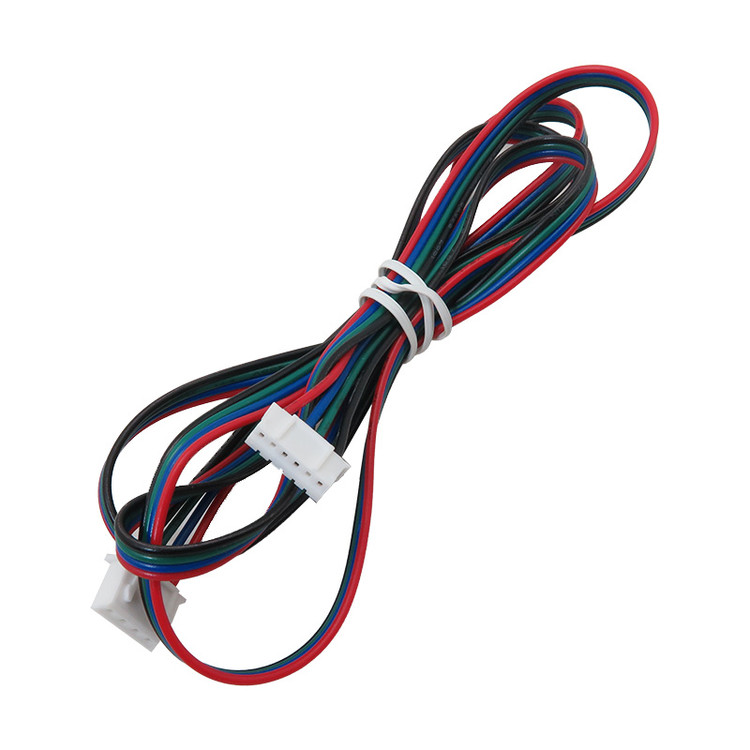

- تعداد سیم راه انداز: 4 عدد
- وزن موتور: 287 گرم
- ابعاد: 42*42 میلیمتر
- ارتفاع: 40میلیمتر
- قطر شفت : 5 میلیمتر
- طول شفت: 21 میلیمتر
