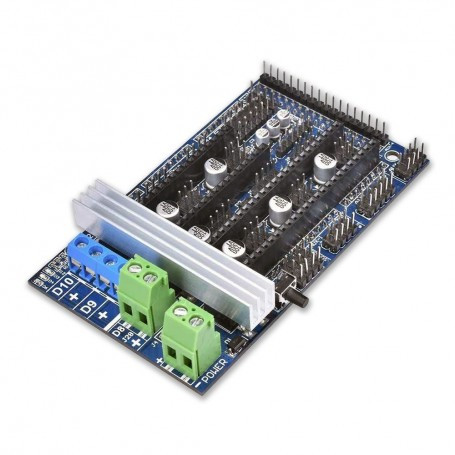

کنترلر پرینتر سه بعدی - RAMPS ورژن 1.6 - RepRap

1,500,000 1%

1,480,000
توضیحات

کنترلر پرینتر سه بعدی RAMPS ورژن 1.6 یک برد توسعه‌دهنده آردوینو است که برای کنترل پرینترهای سه بعدی طراحی شده و نسبت به نسخه‌های قبلی خود (1.4 و 1.5) بهبودهای چشمگیری دارد. این برد با پشتیبانی از درایورهای مختلف موتور مانند A4988 و DRV8825، قابلیت‌های زیادی برای کنترل دقیق و کارآمد پرینتر سه‌بعدی ارائه می‌دهد. RAMPS 1.6 با استفاده از یک هیت سینک بزرگ‌تر و MOSFETهای بهینه شده، اتلاف حرارت بهتری دارد و در دماهای بالا عملکرد پایداری دارد.

یکی از ویژگی‌های این برد، توان بالا تا 270 وات است که نسبت به نسخه قبلی (200 وات) افزایش یافته است. همچنین دارای فیوزهای سطحی برای محافظت از مدارها و اتصال مستقیم به نمایشگرهای LCD 12864 و TFT3.5 است. این برد با ورودی ولتاژ 12 ولت کار می‌کند و امکان اتصال به ماژول‌های مختلف همچون سنسورها و فن‌های خنک‌کننده را نیز دارد.

مشخصات فنی کنترلر پرینتر سه بعدی - RAMPS ورژن 1.6 - RepRap

  • پشتیبانی از درایور موتور: A4988، DRV8825 و سایر درایورها (پشتیبانی از 5 درایور موتور به طور همزمان)
  • پشتیبانی از LCD: نمایشگرهای 12864 LCD/2004 LCD/TFT3.5
  • توان: 270 وات
  • ولتاژ ورودی: 12 ولت
  • اندازه برد: 101.5mm x 60.5mm
  • هیت سینک: دارای هیت سینک بزرگ برای اتلاف بهتر حرارت
  • MOSFETها: تمام MOSFET ها قابل کنترل با PWM هستند

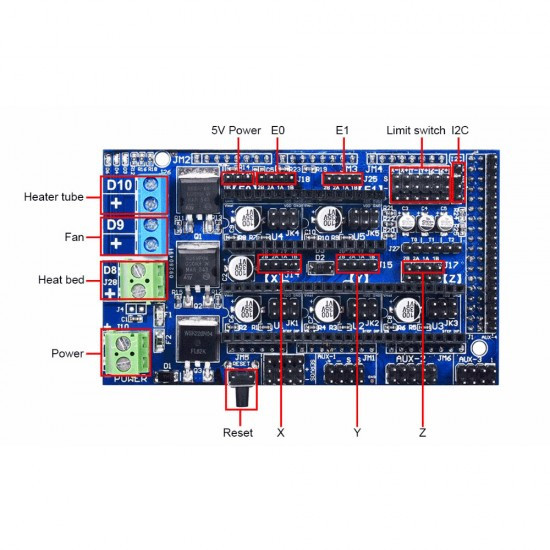

  • اتصالات: دارای 11 فیوز اضافی برای محافظت از هیت بد، کانکتور سروو برای اتصال سوئیچ‌های محدود (Limit Switch) و اند‌استاپ (End Stop)
  • پین‌های توسعه: پشتیبانی از پین‌های I2C و SPI برای توسعه بیشتر
  • قابل نصب بر روی برد آردوینو مگا

کاربردهای کنترلر پرینتر سه بعدی - RAMPS ورژن 1.6 - RepRap

  • کنترل پرینترهای سه بعدی
  • پروژه‌های DIY الکترونیک و مکانیک
  • ارتقاء سیستم‌های پرینتر سه بعدی قدیمی
