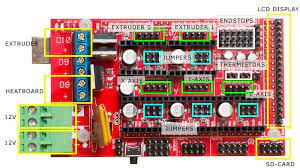

برد کنترلر پرینتر سه بعدی RAMPS ورژن 1.4

این برد کنترلر از جمله بردهای توسعه دهنده ی بردهای آردوینو می باشد و در ساخت پرینتر سه بعدی یا CNC سه محوره کاربرد دارد. برد RAMPS 1.4 یک شیلد برای تبدیل برد Arduino MEGA  به کنترلر پرینتر سه بعدی می باشد. ترکیب  RAMPS 1.4 و Arduino MEGA یک سیستم کنترل کامل برای پرینترهای سه بعدی ایجاد می کند.
برد کنترلر RAMPS 1.4 در پرینتر های سه بعدی از دو اکسترودر پشتیبانی می کند و می تواند پنج استپر موتور را راه اندازی کند که با افزودن برد اکستنشن این تعداد قابل افزایش است. درایورهای راه انداز استپ موتور  A4988 و DRV8825 به آسانی روی این برد سوار می شوند.

توجه:
1. قبل از استفاده برای ماسفت های موجود در برد کنترلر، هیت سینک مناسب نصب شود.
2. ایجاد تهویه مناسب برای برد کنترلر احتمال آسیب دیدگی را کاهش خواهد داد.

کاربرد برد کنترلر پرینتر سه بعدی RAMPS ورژن 1.4:
پرینتر سه بعدی
 cnc های سه محوره

مشخصات فنی برد RAMPS ورژن 1.4:

ارتباط با آردینو MEGA2560
امکان توسعه برد
حداکثر دارای 5 خروجی درایور استپر موتور مستقل، 3 محوره به علاوه 2 اکسترودر،
دو موتور راه انداز محور Z.
سازگار با درایورهای استپر Pololu A4988 و DRV8825 و دیگر درایورها.
6 ورودی سوییچ محدود
3 ورودی ترمیستور
3 خروجی PWM ماسفت، 2 عدد فیوز 5 آمپری قابل ریست(فن یا اکسترودر)، یک فیوز 11 آمپری قابل ریست.
خروجی های SPI و I2C
امکان اتصال صفحه نمایش LCD
اتصالات اضافی برای سروو ها و توسعه دهنده فن ها
