استپر موتور 17HS8401 مناسب برای پرینترهای سه بعدی

استپر موتور ( Stepper Motor ) یا استپ موتور ( Step Motor ) یا موتور پله ای یک موتور براشلس (Brushless ) الکتریکی DC است که یک دور کامل ( ۳۶۰ درجه ) را به تعدادی پله یا استپ مساوی تقسیم می نماید. کاربرد اصلی این موتور در کنترل موقعیت و سرعت به صورت حلقه‌باز است. کنترل موقعیت موتور پله ای برای رفتن به یک پله خاص یا ماندن در آن پله بدون استفاده از سیستم فیدبک می باشد و این نشانه دقت بالای این موتور ها است. این موتور ها در هر پله یا استپ به میزان خاصی بر حسب درجه دوران می کنند، به عنوان مثال محور استپ موتور ۱٫۵ درجه در هر استپ ۱٫۵ درجه دوران می کند.

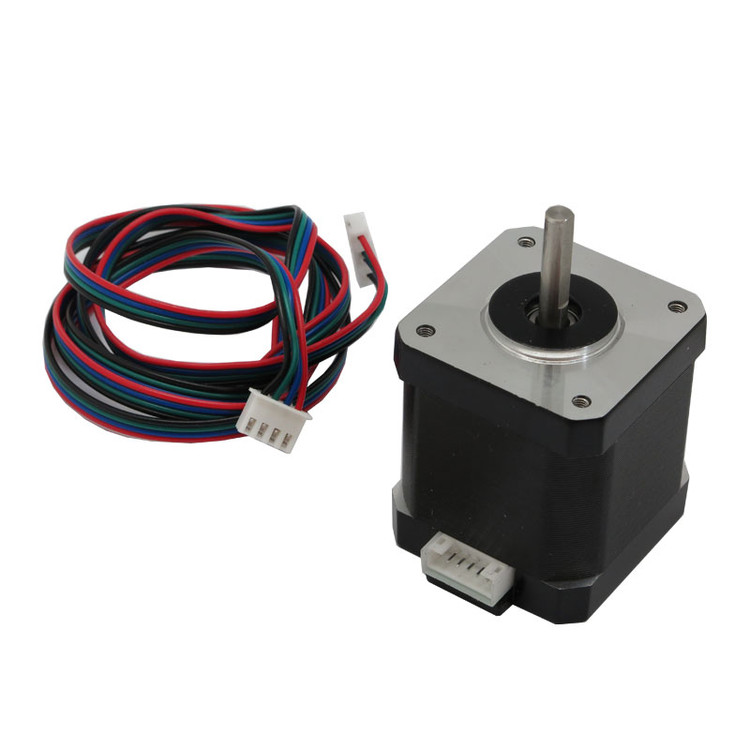

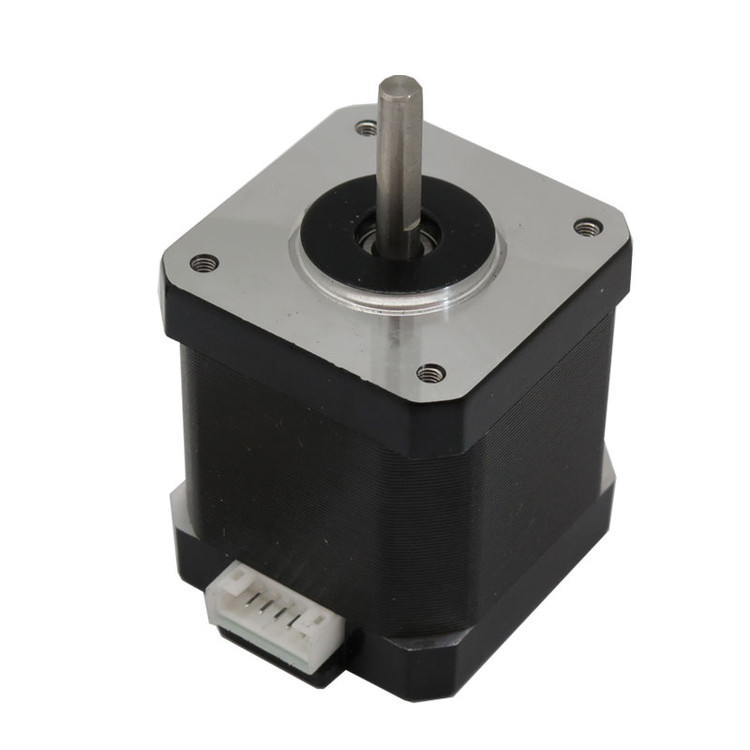

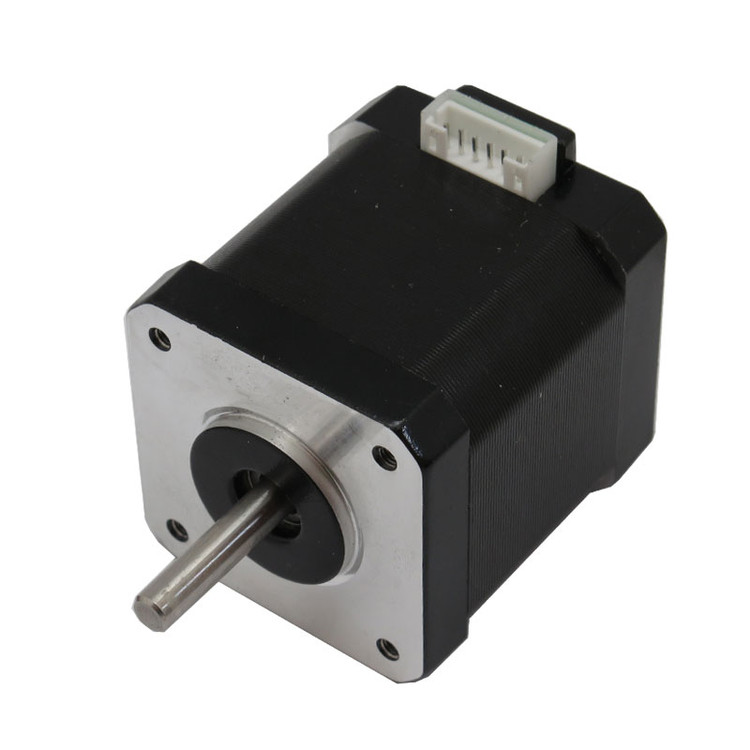

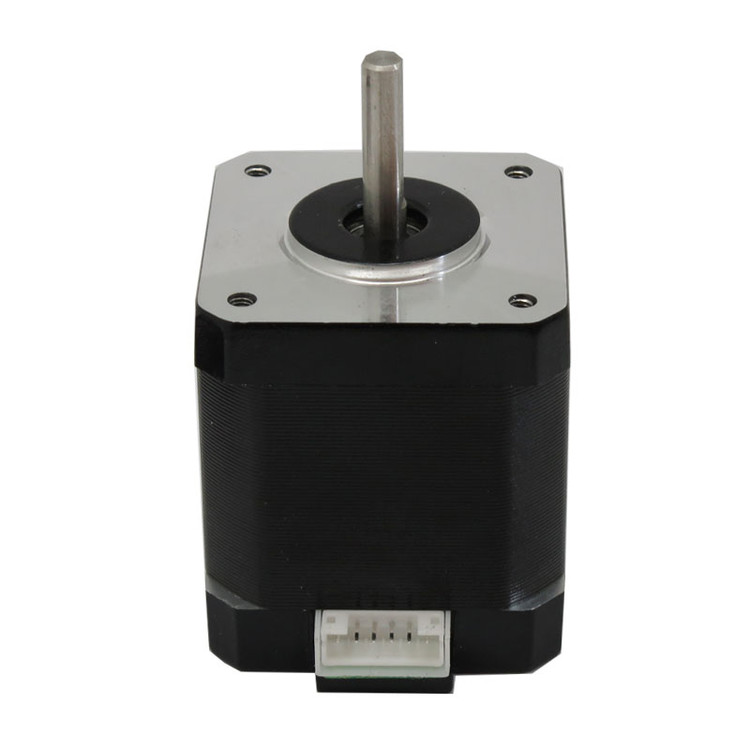

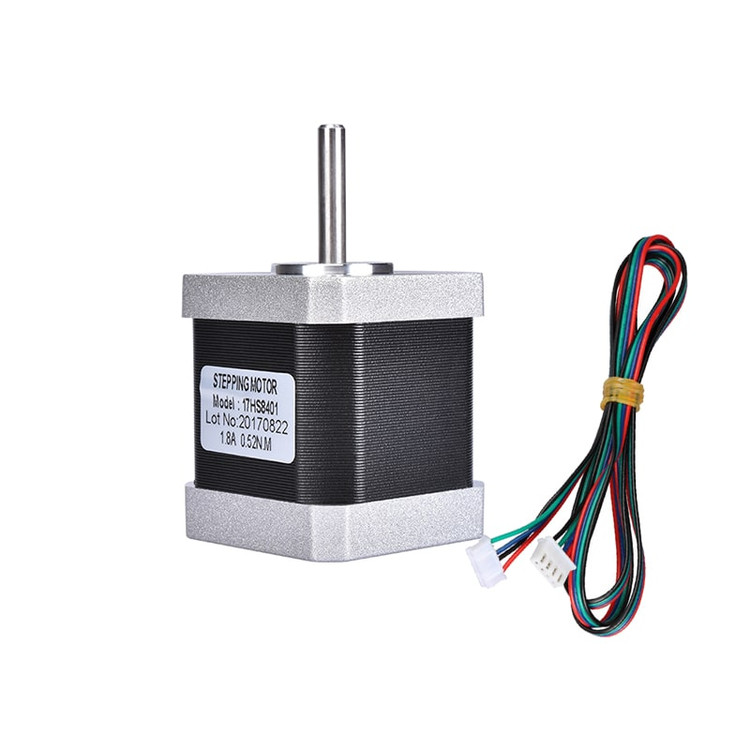

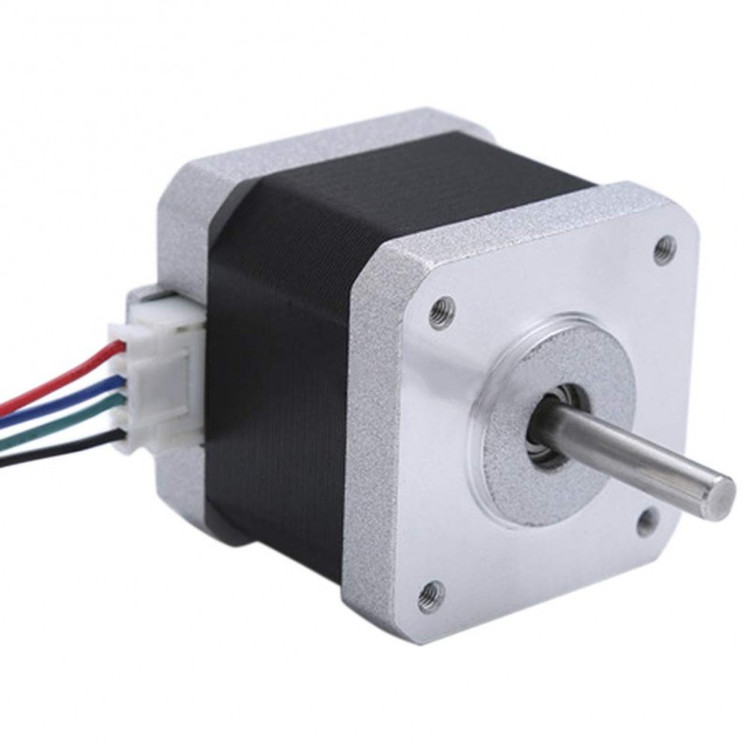

موتور استپر 17HS8401 یک موتور دو قطبی استپر می باشد که دارای جریان 1.8 آمپر و گام های 1.8 درجه ای می باشد. قطر شافت این موتور 5 میلی متر و گشتاور آن 55 نیوتن سانتی متر است.

Features:

Step Angle :1.8

cureent: 1.8 A

(Motor Frame Size : 41.5mm * 41.5mm * 47mm (Length*Width *Height

(Shaft : 22mm(Lenght) 5mm(Diameter

Outlet way : 4Pin plug line

General Specification

(Step angle accuracy: +/ - 5%(full step,not load

Resistance accuracy: +/ - 10%

Inductance accuracy: +/ - 20%

(Temperature rise: 80deg Max(rated current,2 phase on

Ambient temperature ----------—20deg ~+50deg

Insulation resistance:100MΩ Min,500VDC
